VCX SE
概覽
產品概述
VCX-SE 是傲世卡爾為遠程診斷平臺推出的最新一代診斷設備。超高集成度的硬件設計，可全面適配多種原廠診斷軟件，不僅支持本地診斷，還可實現超級遠程診斷。
雙模式智能遠程診斷
- 超級遠程診斷只需設備聯網即可實現原廠在線診斷
- 兼容遠程診斷可支持多種特殊功能設備遠程診斷
- 設備可一鍵配網快速接入遠程診斷平臺
一個設備支持眾多原廠車輛診斷
- 硬件與各大原廠VCI保持同步更新, 全面支持基于DoIP以太網診斷的新車型和新原廠軟件
- 實現世界主要品牌車型的原廠級診斷功能，一個設備可替代眾多昂貴的OEM設備
- 各種高級診斷和編程功能與原廠完全一致，性能甚至超出原廠
- 一鍵安裝原廠支持驅動和在線升級，易于使用
超高集成度的車輛診斷接口
- 高性能雙核處理器協同工作: 一個DoIP網絡處理器, 一個車輛總線處理器
- 支持4路 CAN BUS，2路 K-Line/L-Line，實現多協議高速并發通信
- 創新的 OBD-II 多路通信硬件，支持傳統總線和 DoIP 網絡智能切換
- 支持將車輛 DoIP 以太網映射到 WLAN 實現無線以太網診斷
- 主機通信接口支持 USB / RJ45 / WLAN 等多種接口, 靈活易用
- 集成 OBD-II 接口的便攜式設計可即插即用

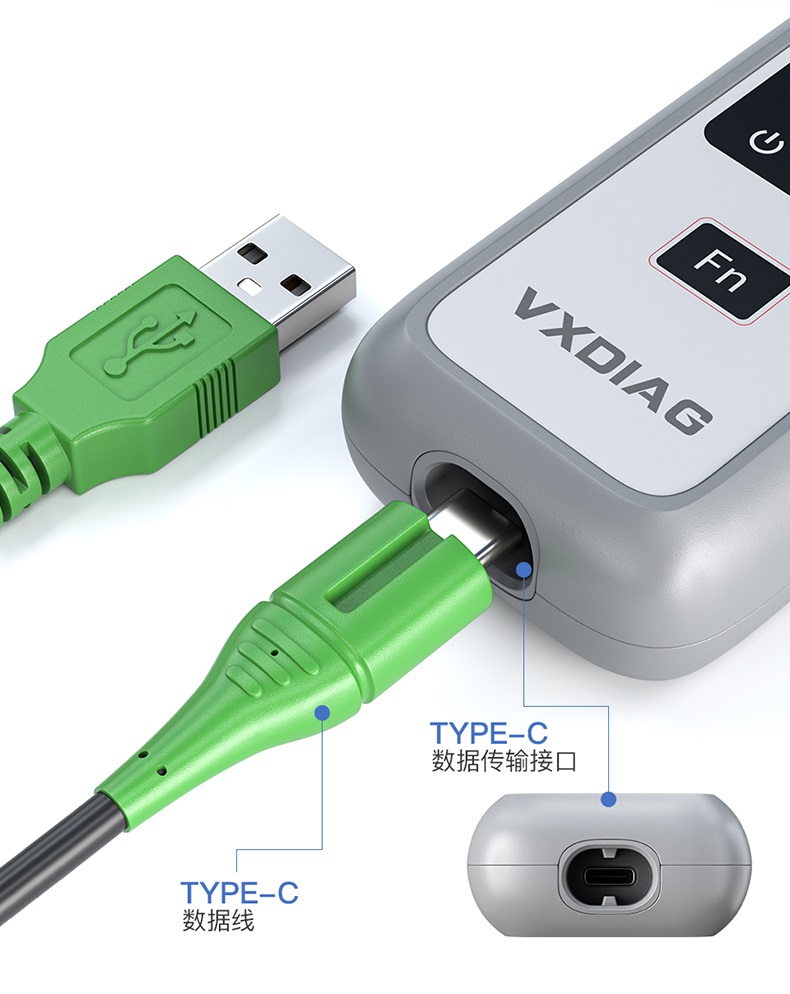

- 加固設計的 USB-Type-C 接口可穩定插拔
滿足汽車工業標準設計
- SAE-J2534-1/2 Pass-Thru with EURO 5
- ISO-22900 MVCI & D-PDU
- ISO-13400 DoIP
J2534原廠級ECU編程功能
- ECU軟件升級和標定
- ECU更換刷寫和編程
可選支持的原廠車輛診斷功能
品牌
車型
原廠診斷軟件
支持
BENZ
奔馳、邁巴赫、Smart、FUSO
XENTRY Diagnosis & DAS & DTS
BMW
寶馬、勞斯萊斯、MINI
ISTA-D/P & E-Sys & INPA
VW
大眾、西亞特、斯柯達、賓利、蘭博基尼
ODIS & ODIS-Engineer
AUDI
奧迪
ODIS & ODIS-Engineer
PORSCHE
保時捷
PIWIS-3 & PIWIS-2
JLR
捷豹、路虎
JLR Pathfinder
JLR
捷豹、路虎
JLR SDD
VOLVO
沃爾沃
Volvo VIDA
GM
雪佛蘭、別克、凱迪拉克、歐寶、霍頓
GM GDS2 & Tech2Win & RDS
FORD
福特
FORD IDS
MAZDA
馬自達
MAZDA IDS
TOYOTA
豐田、雷克薩斯、塞恩
TOYOTA Techstream TIS
HONDA
本田、謳歌
HONDA Diagnostic System HDS
SUBARU
斯巴魯
Select Monitor SSM3/SSM4
NISSAN
日產
Consult-III Plus
RENAULT
雷諾
Renault CAN Clip
PSA
標志、雪鐵龍
PSA Diagbox
- 原廠軟件版權屬于其所有者，請購買授權正版軟件！
技術規格
硬件規格
- 網絡處理器
32bit 560MHz MIPS
32MB FLASH
128MB DDR
- 協議處理器
32bit 180MHz ARM
1MB FLASH

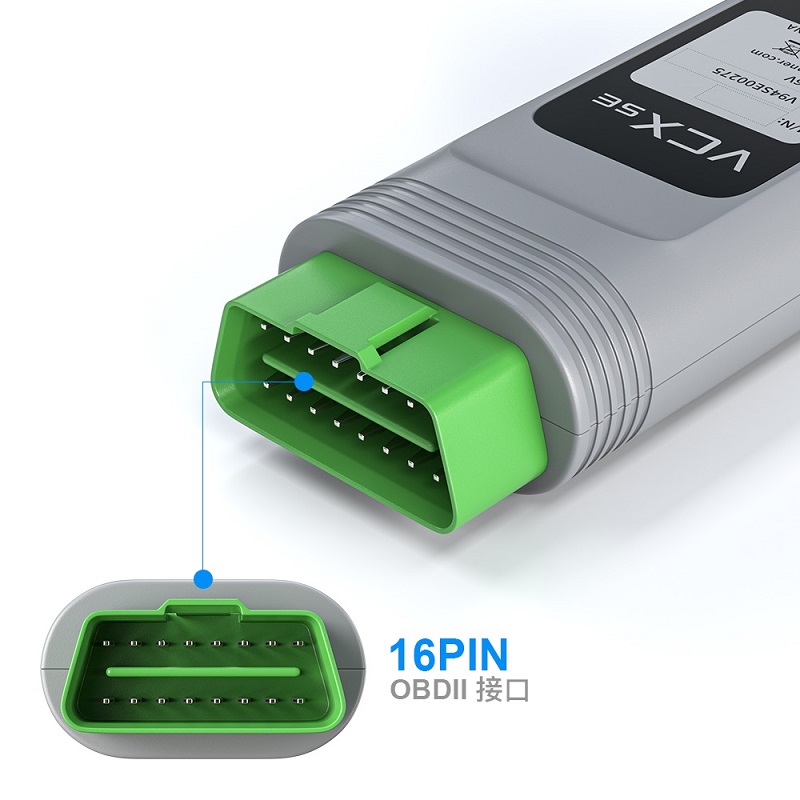

- 診斷接口
SAE-J1962 標準 OBD-II 診斷接口
- DoIP接口 (車輛)
ISO-13400-4 Option1 以太網
- 有線接口 (PC)
USB TYPE-C
- 網絡接口 (PC)
USB TYPE-C 轉 RJ-45 以太網
- 無線接口 (PC)
WLAN 802.11 b/g/n 無線網絡
- 按鍵
Fn 功能鍵：長按 3 秒進入配網模式
- 指示燈
4個LED：電源，無線，通信和車輛。
- 供電
車輛電源：DC 9V-36V (兼容12V和24V)
- 功耗
2W

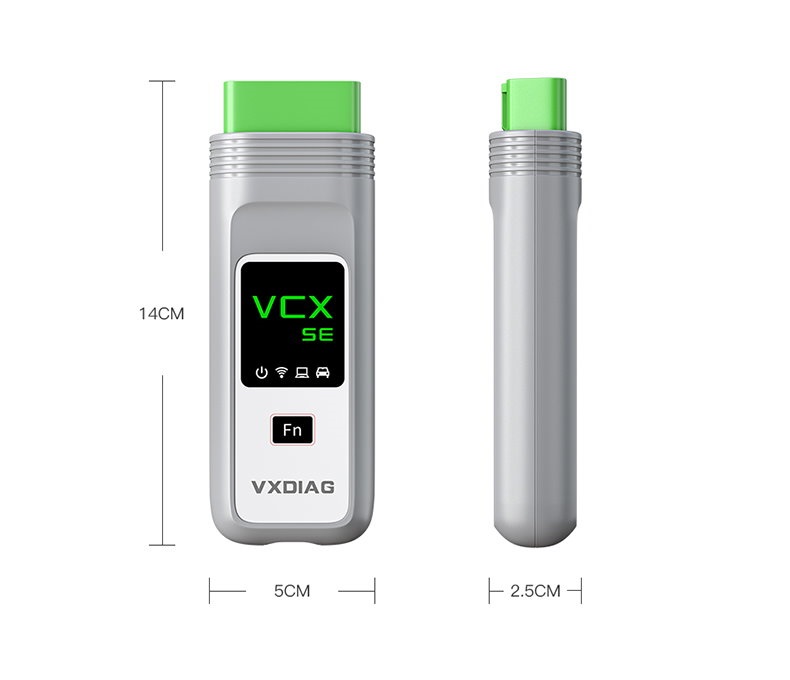

- 尺寸
L x W x H = 140 x 50 x 25 (mm)
- 重量
設備重量：0.3Kg
產品+工具箱+包裝重量：0.8Kg
- 外殼
加固型塑膠外殼
- 工作溫度
-20～+70 °C
- 儲存溫度
-40～+85 °C
- 標準認證
符合歐盟 CE 和美國 FCC
指示燈
描述
顏色
含義
- 設備工作狀態
紅色
啟動后常亮
錯誤時閃爍
- 無線網絡狀態
藍色
無線通信時快速閃爍
無線配網時慢速閃爍
- 主機通信狀態
雙色
USB通信時紅色閃爍
LAN通信時藍色閃爍
- 車輛通信狀態
雙色
傳統協議時紅色閃爍
DoIP協議時藍色閃爍
支持的車輛總線協議
- ISO-13400 DoIP
- ISO-9141 K-Line
- ISO-14230 K-Line
- ISO-17987 LIN BUS
- ISO-15765 CAN
- SAE-J1850-VPW (GM Class2)
- SAE-J1850-PWM (FORD SCP)
- ISO-11898-2 DWCAN
- ISO-11898-3 DWFTCAN
- SAE-J2411 SWCAN (GMLAN)
- VAG TP20 CAN (SAE-J2819)
- VAG TP16 CAN
- VAG KW81 (SAE J2818)
- SAE-J2610 SCI (Chrysler)
- SAE-J1567 CCD BUS (Chrysler)
- SAE-J2740 GM ALDL
- SAE-J2809 HONDA DIAG-H
- NISSAN DDL UART with CLOCK
- BMW DS2
- FORD UBP
- BENZ KWFB
- BENZ MB-ISO

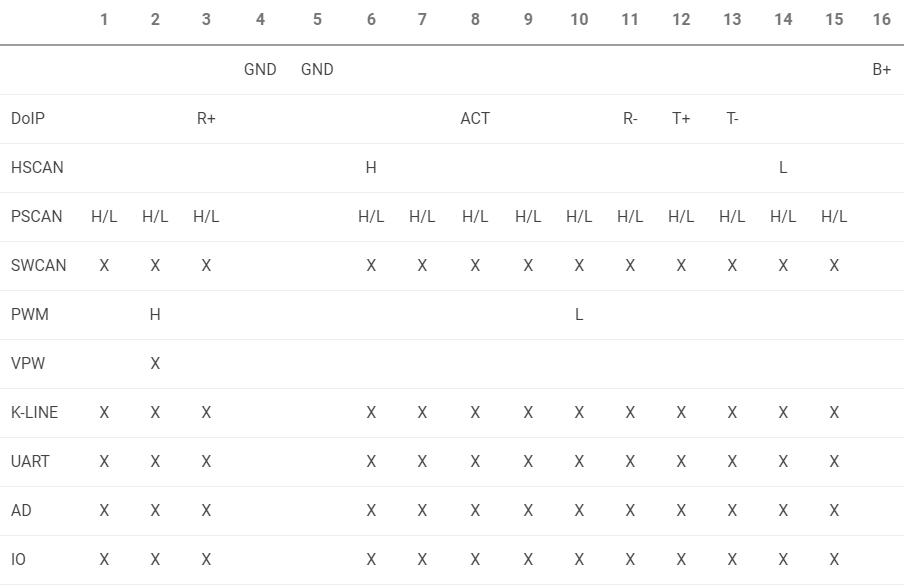

OBD-II 引腳總線協議覆蓋
產品附件

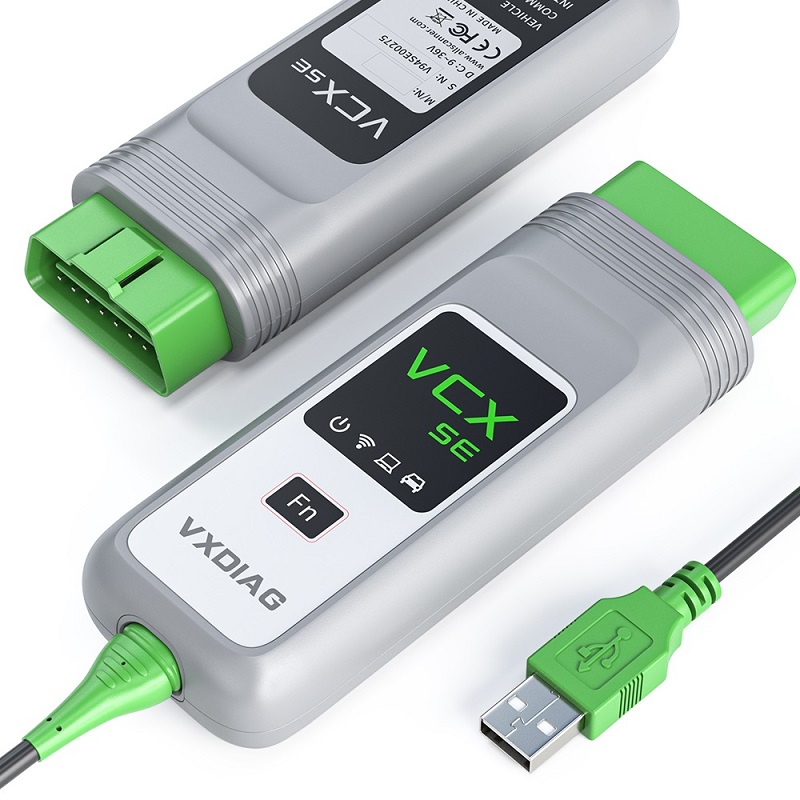

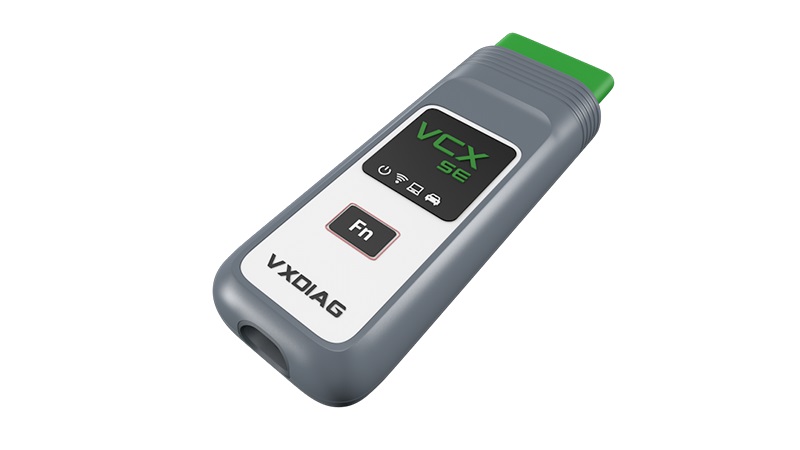

VCX-SE 設備
140 x 50 x 25 (mm)

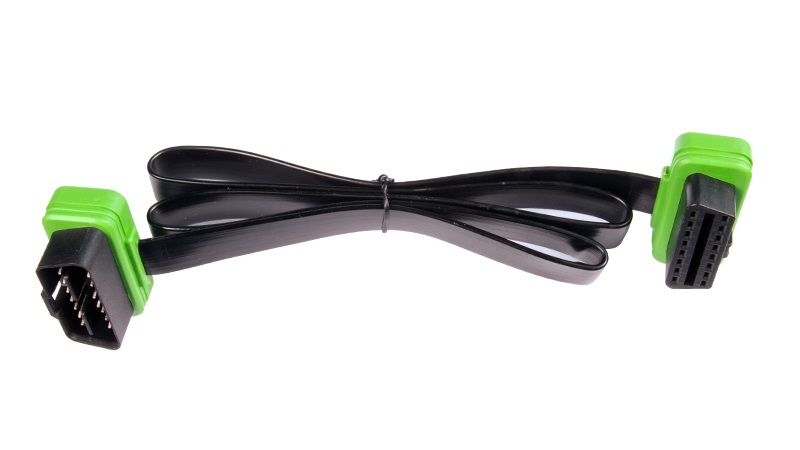

OBD 延長電纜
USB-C轉USB-A，1.5米

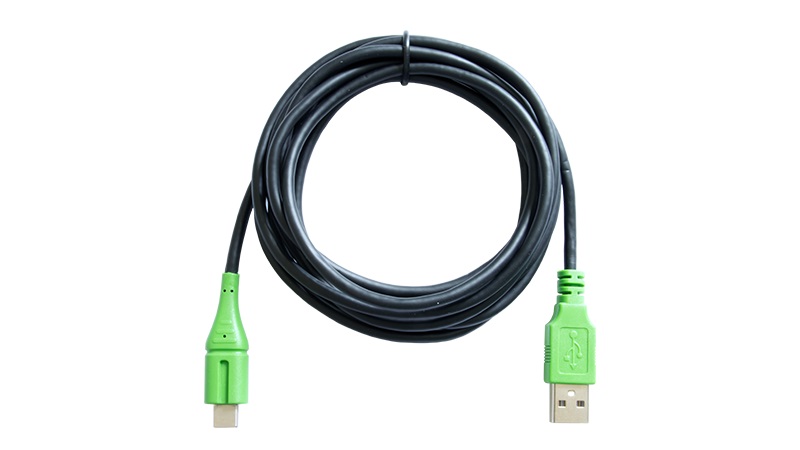

USB 通信電纜
USB-C轉USB-A，1.5米

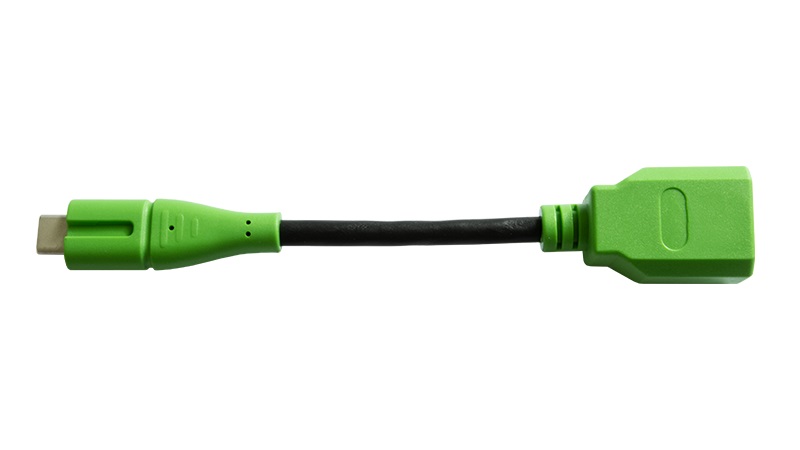

RJ45 網口適配器
USB-C轉RJ45網口, 0.2米

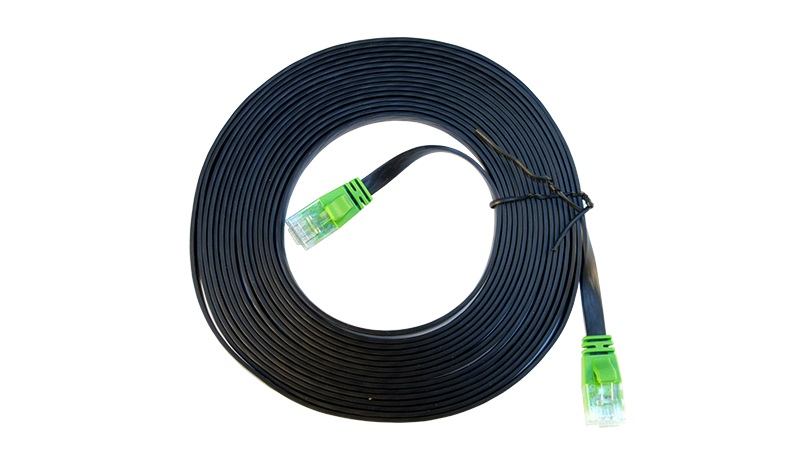

LAN 以太網電纜
CAT5屏蔽網線，3米

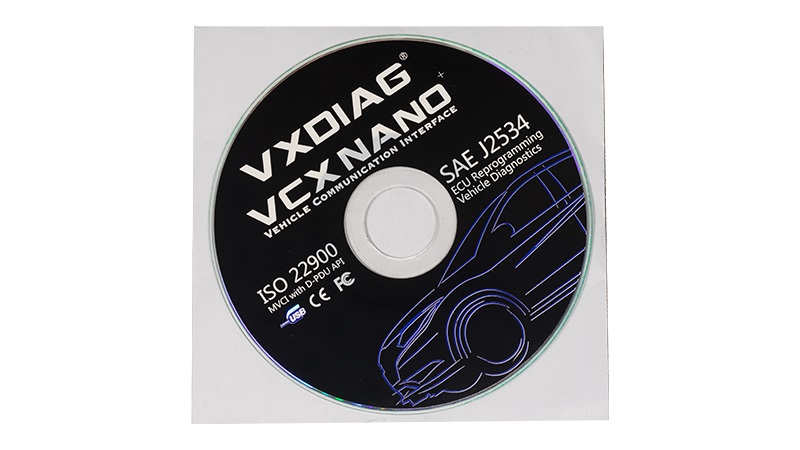

軟件光盤
用戶手冊
保修卡

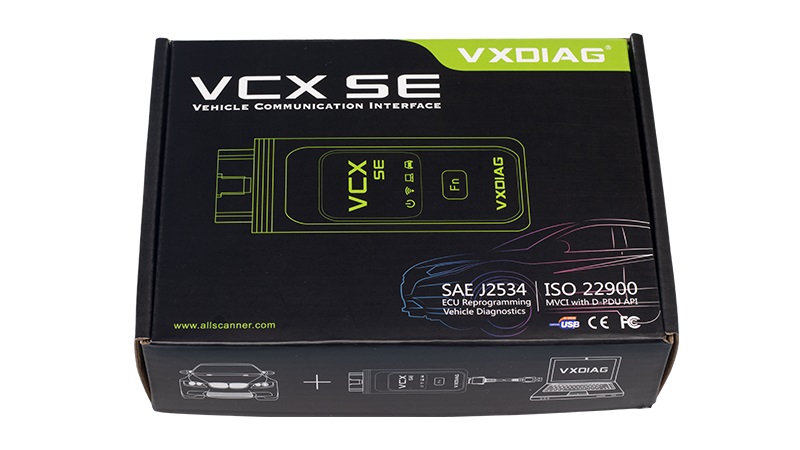

包裝盒
178 x 132 x 46 (mm)
遠程診斷服務端配件

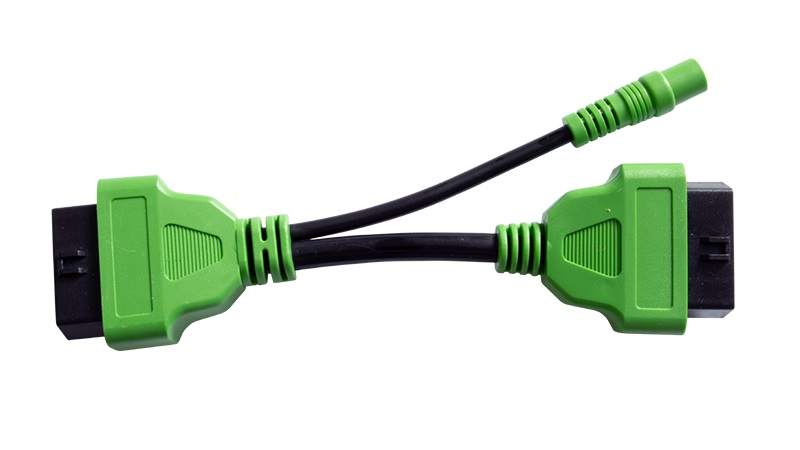

REMOTE-OBD 適配器
OBD母轉OBD公(帶電源), 0.2米
REMOTE-DoIP 適配器
OBD母轉OBD公(帶電源), 0.2米

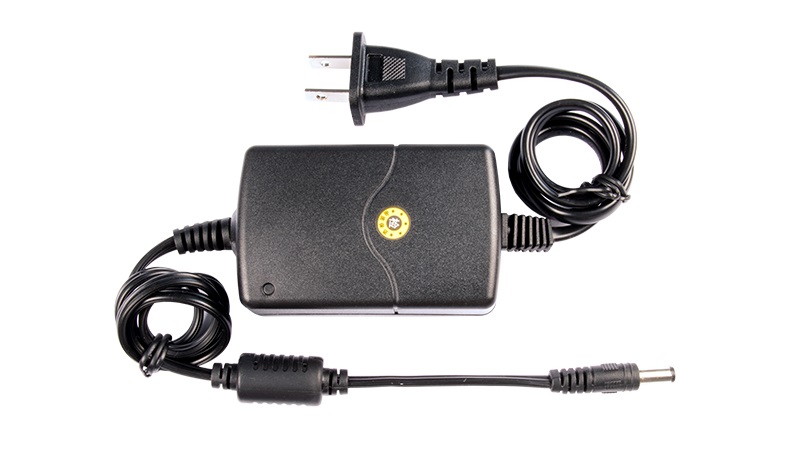

電源適配器
DC12V 2A 電源適配器, 1.5米
看看哪一款VCX產品適合你
VCX FD
- 雙處理器 580 + 550 MHz
- 支持 Option1/2
- 支持CAN FD協議
- 802.11n 150Mbps
- USB Type-C
- USB Type-C轉RJ45
- OBD-II
- OBD全引腳智能切換
- 支持遠程
- 17款車型品牌(可多選)
VCX DoIP
- 雙處理器 580MHz + 180MHz
- 支持 Option1/2
- 不支持CAN FD協議?
- 802.11n 150Mbps
- USB Type-B 接口
- RJ45 接口
- DB-26 轉 OBD-II
- OBD全引腳軟件切換
- 支持遠程
- 17款車型品牌(可多選)
VCX SE
- 雙處理器 580MHz + 180MHz
- 支持 Option1 連接
- 不支持CAN FD協議?
- 802.11n 150Mbps
- USB Type-C 接口
- USB Type-C 轉 RJ45 接口
- OBD-II
- OBD全引腳軟件切換
- 支持遠程
- 17款車型品牌(可多選)
VCX Nano
- 單處理器 180MHz
- 不支持
- 不支持CAN FD協議?
- 802.11n 75Mbps
- USB Micro 接口
- 不支持網絡接口?
- OBD-II
- OBD引腳不可切換
- 不支持遠程
- 8款車型品牌(單一功能)
